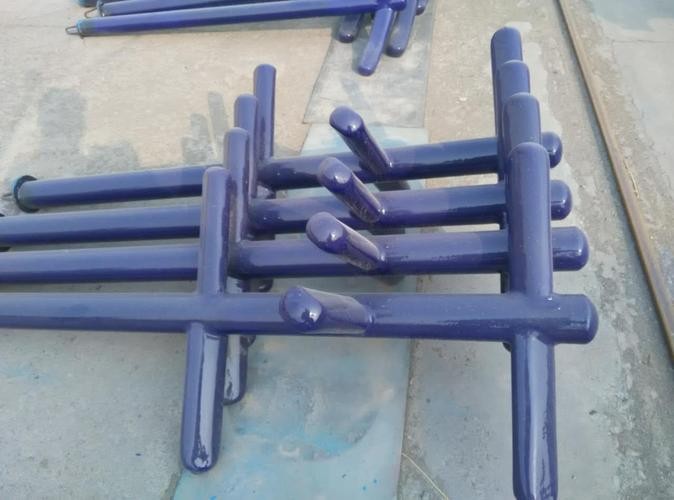

搪瓷搅拌器如何实现酸碱"双抗"

　　在化工、制药、食品等工业领域，搅拌设备需长期接触强酸、强碱或腐蚀性混合介质，传统金属搅拌器易因腐蚀导致泄漏、污染或停机维修，而搪瓷搅拌器凭借其优异的耐酸碱双抗性能，成为高腐蚀工况下的设备。
　　一、结构设计
　　除材料本身特性外，搪瓷搅拌器的结构设计需兼顾流体力学效率与抗腐蚀可靠性，核心优化方向包括：
　　1.全搪瓷覆盖工艺
　　关键部位强化：搪瓷搅拌器搅拌桨叶、轴套及法兰连接处采用整体搪瓷成型，消除传统焊接部位易出现的涂层薄弱区。
　　边缘倒角处理：对搪瓷层边缘进行圆弧过渡，避免应力集中导致的微裂纹扩展。
　　2.抗冲刷结构设计
　　流线型桨叶：搪瓷搅拌器采用斜叶涡轮式或推进式桨叶，降低介质对搪瓷表面的冲击速度，减少涂层磨损。
　　耐磨衬里：在搪瓷层内嵌入碳化硅或氧化铝陶瓷颗粒，使耐磨性提升3-5倍，适应含固体颗粒的酸碱介质。
　　3.密封系统升级

　　双端面机械密封：搪瓷搅拌器在搅拌轴与设备本体间采用双层氟橡胶或聚四氟乙烯密封圈，配合搪瓷隔离环，防止介质沿轴向渗漏。

　　二、制造工艺
　　搪瓷搅拌器的“双抗”性能高度依赖制造工艺的精细化控制，关键环节包括：
　　1.金属基材预处理
　　喷砂除锈：搪瓷搅拌器采用金刚砂对基材表面进行喷砂处理，达到Sa2.5级清洁度，粗糙度Ra≤6.3μm，增强搪瓷层附着力。
　　脱脂净化：通过三氯乙烯超声波清洗去除油污，表面残留油脂含量<5 mg/m。
　　2.搪瓷涂层烧制
　　多层涂覆：先喷涂底釉填补金属微观孔隙，再覆盖面釉形成耐腐蚀主屏障。
　　分段升温曲线：以50℃/h速率升温至300℃排胶，再以80℃/h速率升至880℃保温30分钟，确保搪瓷层致密化。
　　急冷防护：出炉后采用强制风冷，避免因冷却速率过快导致涂层开裂。
　　3.质量检测体系
　　高压电火花检测：以15 kV电压扫描搪瓷表面，缺陷处产生电火花并报警，确保无直径>0.3 mm的针孔。
　　盐雾试验验证：按GB/T 10125标准进行500小时中性盐雾试验，涂层无起泡、剥落现象。
　　搪瓷搅拌器通过材料科学创新、结构工程优化与制造工艺精控，实现了对酸碱介质的“双抗”突破。在“双碳”目标驱动下，搪瓷技术正与智能监测、表面改性等前沿领域融合，推动化工装备向更有效、安全、更可持续的方向演进。
